630噸液壓機電機功率怎么算？
2020-11-26 09:37
具體情況得看630噸液壓機液壓系統結構，用什么液壓元件，如果是定量泵的話那肯定要按工進的時候算，按泵的流量（等于排量乘以轉速）乘以工進時系統壓力乘以效率算，變量泵要計算各個工況的功率然后選大者，一般是工進時功耗大的，我們自己計算并比較下吧。

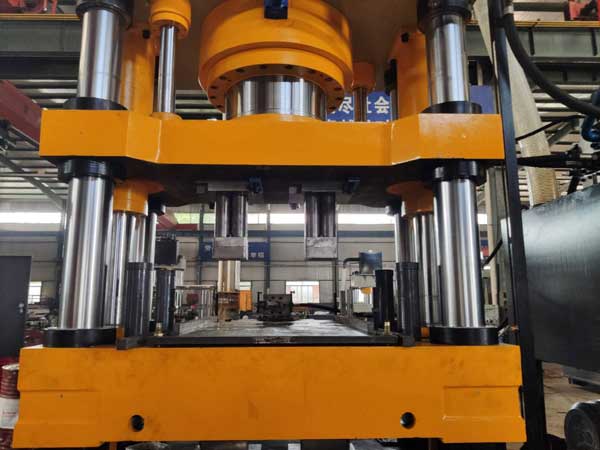

圖片僅供參考，詳情請咨詢18306370979（微信同號）
η(取0.8-0.9)。
計算示例：液壓機公稱力=500tf，壓制速度=15-25mm/s。
工作時總功率P=500*15/100/0.85=88Kw

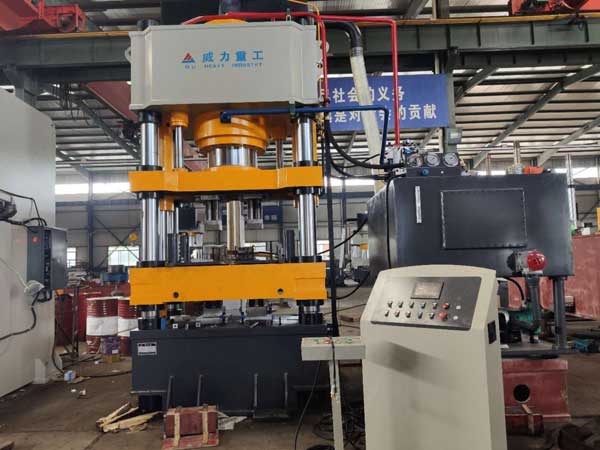

圖片僅供參考，詳情請咨詢18306370979（微信同號）
2、閥及管路損失功率P2=壓力損失(~1.5-2.5Mpa)*流量(l/min)/60
(每個閥損失約0.3-0.4Mpa，管路及閥塊通道損失約0.6-1Mpa)。
3、摩擦力損失P3=摩擦力(~0.5-10tf)*回程速度(mm/s)/100(大臺面框架取5-10tf，小臺面框架取2-5tf,四柱取0.5-6噸)。
4、油泵的效率η=~0.88。
回程時總功率P=(P1+P2+P3)/η。
計算示例：滑塊及活塞桿重量=35tf，回程速度300mm/s,回程流量900l/min，結構為大臺面框架的液壓機。假設：回程時閥及管路的壓力損失為2MPa,回程摩擦力為7tf。
P1=35*300/100=105kW
P2=2*900/60=30kW
P3=7*300/100=21kW
回程時總功率P=(105+30+21)/0.88=177kW

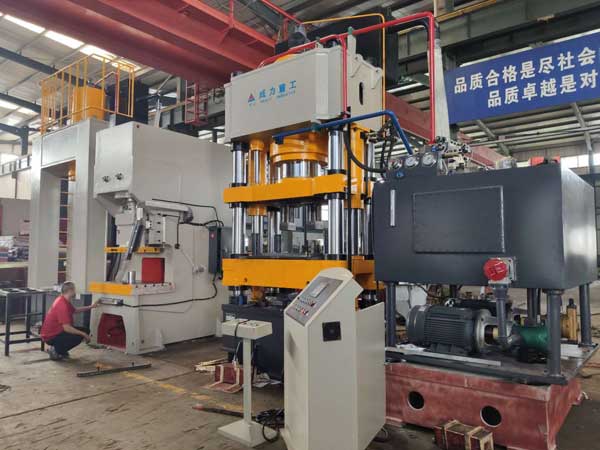

圖片僅供參考，詳情請咨詢18306370979（微信同號）
我們可以根據上面的公式進行計算，可以計算出各個噸位液壓機的電機功率。
圖片僅供參考，詳情請咨詢18306370979（微信同號）
工作時總功率
P(Kw)=液壓機公稱力*壓制速度的小值(mm/s)/100/總效率η(取0.8-0.9)。
計算示例：液壓機公稱力=500tf，壓制速度=15-25mm/s。
工作時總功率P=500*15/100/0.85=88Kw
圖片僅供參考，詳情請咨詢18306370979（微信同號）
回程時總功率
1、回程力需要的功率P1=滑塊及活塞桿重量*回程速度(mm/s)/1002、閥及管路損失功率P2=壓力損失(~1.5-2.5Mpa)*流量(l/min)/60
(每個閥損失約0.3-0.4Mpa，管路及閥塊通道損失約0.6-1Mpa)。
3、摩擦力損失P3=摩擦力(~0.5-10tf)*回程速度(mm/s)/100(大臺面框架取5-10tf，小臺面框架取2-5tf,四柱取0.5-6噸)。
4、油泵的效率η=~0.88。
回程時總功率P=(P1+P2+P3)/η。
計算示例：滑塊及活塞桿重量=35tf，回程速度300mm/s,回程流量900l/min，結構為大臺面框架的液壓機。假設：回程時閥及管路的壓力損失為2MPa,回程摩擦力為7tf。
P1=35*300/100=105kW
P2=2*900/60=30kW
P3=7*300/100=21kW
回程時總功率P=(105+30+21)/0.88=177kW
圖片僅供參考，詳情請咨詢18306370979（微信同號）
各泵的功率分配
單泵功率(P)=總功率(P)X單泵流量/總流量.我們可以根據上面的公式進行計算，可以計算出各個噸位液壓機的電機功率。
